스팀 튜브 드라이어 / 간접 가열 건조기의 소개
2025.05.09

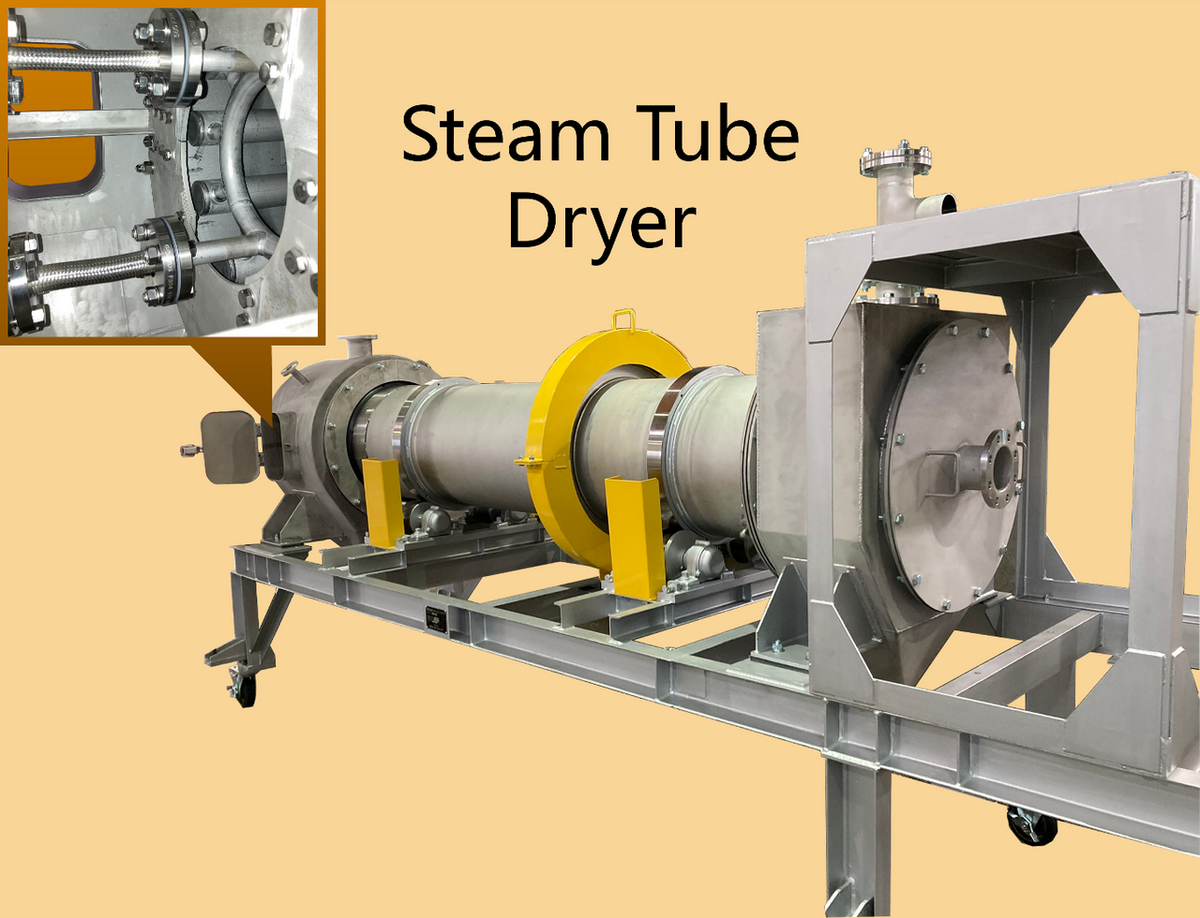

스팀 튜브 드라이어 테스트 장비를 소개합니다.
본 테스트 장비는 제2종 압력용기 (JIS) 사양을 만족하고 있습니다.
본 건조기는 연속식이기 때문에, 다음과 같은 기기로 구성되어 있습니다 (아래는 예시).
(1) 원료용 정량 공급기
(2) 스팀 튜브 드라이어 본체
(3) 제품 회수용 용기
(4) Carrier gas 가열용 에어 히터와 송풍기
(5) 미분 회수용 Bag filter와 배기팬
드라이어 본체 내부의 증기관에는 열매체로서 증기가 공급됩니다. 원료 (피조건물)는 입구에서 정량 공급기를 이용하여 가열된 건조기 본체에 공급합니다. 그 후, 드라이어의 경사와 회전에 의해 원료는 출구쪽으로 이송, 배출구를 통해 건조품이 배출됩니다. 가열에 의해 증발한 수분은 출구측에서 공급하는 에어 히터로 가열된 Carrier gas에 의해 기내외부로 배출됩니다. 미분은 Bag filter에 의해 포집된 후, 외부로 배출됩니다.
당사의 기술센터에는 스팀 튜브 드라이어를 보유하고 있어, 언제든지 테스트가 가능합니다.
간접 가열방식으로 열효율이 높은 건조기에 관심이 있으시다면, 연락 주시길 바랍니다.
특 징:간접가열, 증기가열, 연속운전
설 비 명:스팀 튜브 드라이어
동체사이즈:내경φ496×L 2,500 mm
회 전 수:3.4~14 min-1
재 질:SUS304(원료 접촉부)、SS400
모터 사양:2.2kW 4P 1/29
열 원:포화 증기
건조 온도:최고160℃(0.6MPaG)
전열 면적:4.2 m2(0.42 m2×10本)
